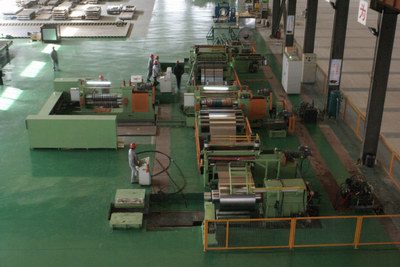

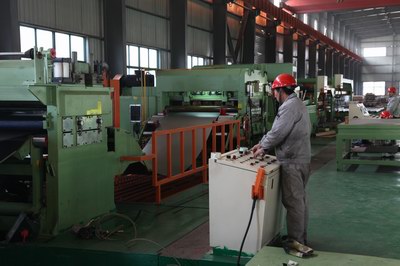

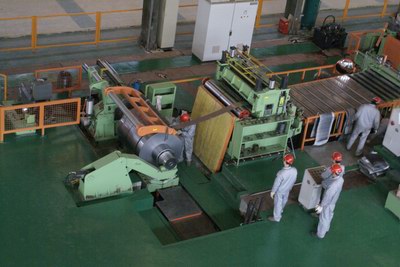

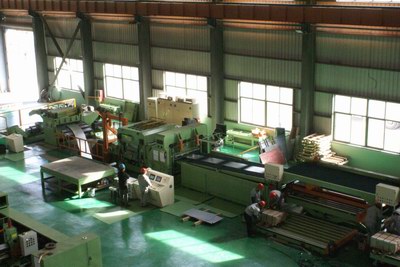

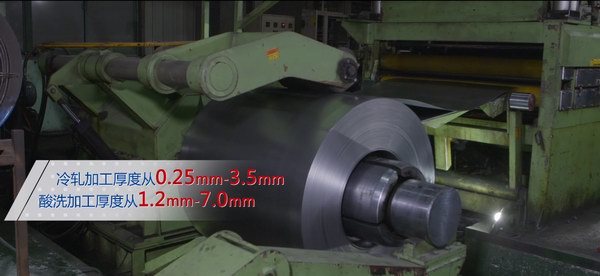

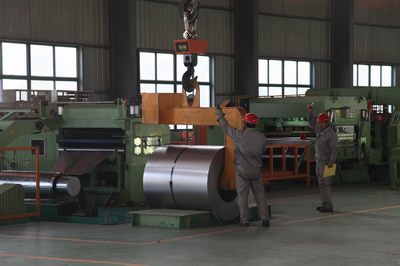

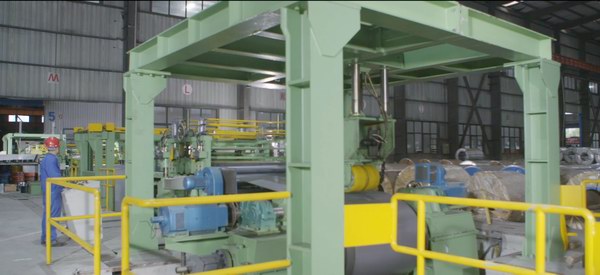

| 加工机组 | 加工（一） |
 |
 |
| 加工（二） | 加工（三） |
 |
 |
| 加工（四） | 加工（五） |
 |
 |
| 加工（六） | 厚度检测 |
 |
 |

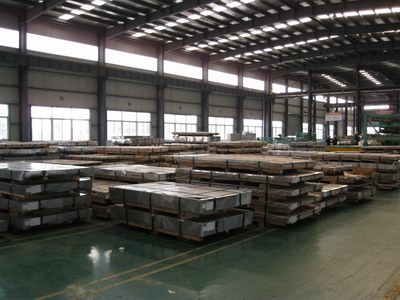

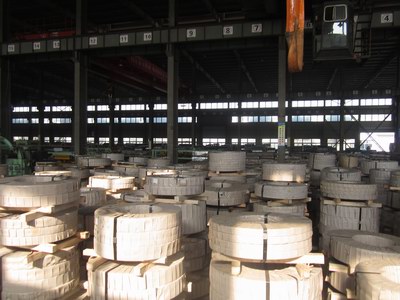

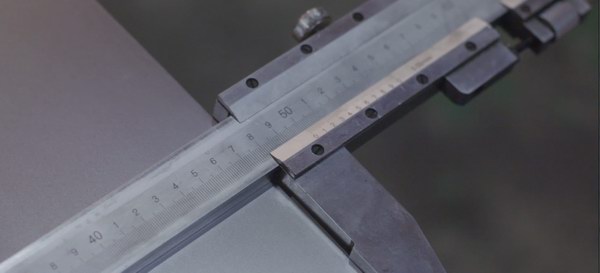

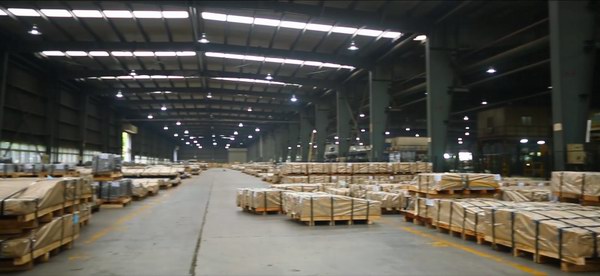

| 宽度检测 | 仓储区域 |
上海长建钢材加工有限公司是上海西北电力钢材配送有限公司全资投资的钢材剪切加工中心。加工面积5000平方米，技术工人150人，24小时加工。拥有纵剪、横切生产线五条，加工精度如下；
| 钢卷内径：Φ508，Φ610 |
钢卷外径：Φ1050，, Φ2150 |
|
对角线精度：0mm-5mm |
躲板高度：300mm |
|
平直度保证：I出口≤1/5I入口 |
钢板出口长度：2m-4m； |
|
最小分条宽度：≥22mm |
纵剪宽度精度：<±0.1mm |
|
纵剪垂直精度: ≤0.3mm（1000mm） |
卷曲塔形：≤3mm（直径1000mm以内） |

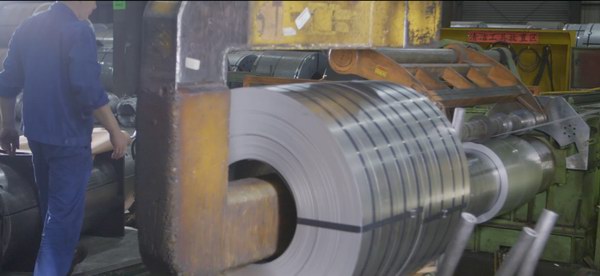

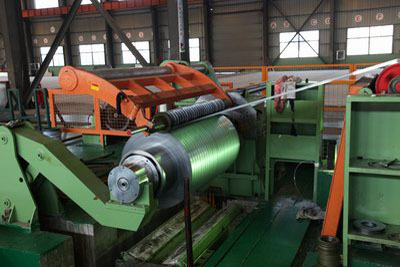

1）、纵剪机组
2、机组特点：采用PLC控制，生产线速度180m/min
3、剪切范围：
|
钢卷重量 |
入口：额定20吨，****22吨，出口：额定20吨，****22吨 |
|
钢卷宽度 |
入口：500~1700mm，出口：22~1700mm |
|
钢卷外径 |
钢卷****外径出入口都为2000mm，最小外径出入口都为800mm |
|
钢带厚度 |
0.3mm~3.2mm |
|
钢卷内径 |
出口入口均为508~610mm |
2)、大飞机组（横切）
2、机组特点：
⑴采用PLC控制，生产线速度80m/min
⑵可加工屈服强度达480MPa
⑶整平辊为Φ60，六重21辊，可控制不平整度3mm以内
3、剪切范围：
|
加工板厚 |
0.3~3.2mm |
卷内径 |
508~610 |
|
加工长度 |
200~6000mm |
卷外径 |
****2000mm，最小800mm |
|
加工宽度 |
300~1700mm |
堆垛重量 |
****6吨 |
|
卷重 |
额定20吨，****22吨 |
堆垛高度 |
650mm（含木架） |
3）、小飞机组（横切）
①、加工材质范围：冷轧、镀锌、彩涂、电工钢
②、机组特点：
⑴采用PLC控制，生产线速度65m/min
⑵可加工材料屈服强度达480MPa
⑶整平辊Φ50，六重21辊.
③剪切范围：
| 加工板厚 |
0.3~2.5mm |
卷内径 |
508~610 |
|
加工长度 |
150~3000mm |
卷外径 |
****1800mm,最小700mm |
|
加工宽度 |
150~850mm |
堆垛重量 |
****5吨 |
|
卷重 |
8吨 |
堆垛高度 |
650mm（含木架） |
4)、酸洗机组
2、机组特点：
⑴可加工屈服强度达580MPa;
⑵采用PLC控制，生产线速度60m/min;
⑶整平辊辊径为Φ95，六重15辊.
⑷机组总功率375KW
3、剪切范围：
|
加工长度 |
200~6000mm |
板厚 |
1.5~6mm |
|
加工宽度 |
270~1850mm |
****堆垛重量 |
8吨 |
|
卷内径 |
508~610 |
卷重 |
额定30吨，****32吨 |
|
卷外径 |
****2200mm 最小800mm |
|
|
5）、包装与储存

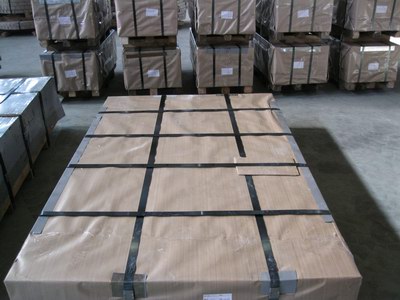

板式包装；开板材料均采用油纸+木托包装（木托尺寸可根据客户要求定制），件重小与5吨或根据客户要求包装。
带料包装；带料均采用油纸缠绕包装+木托盘（木托尺寸可根据客户要求定制），件重小与5吨或者根据客户要要求包装
